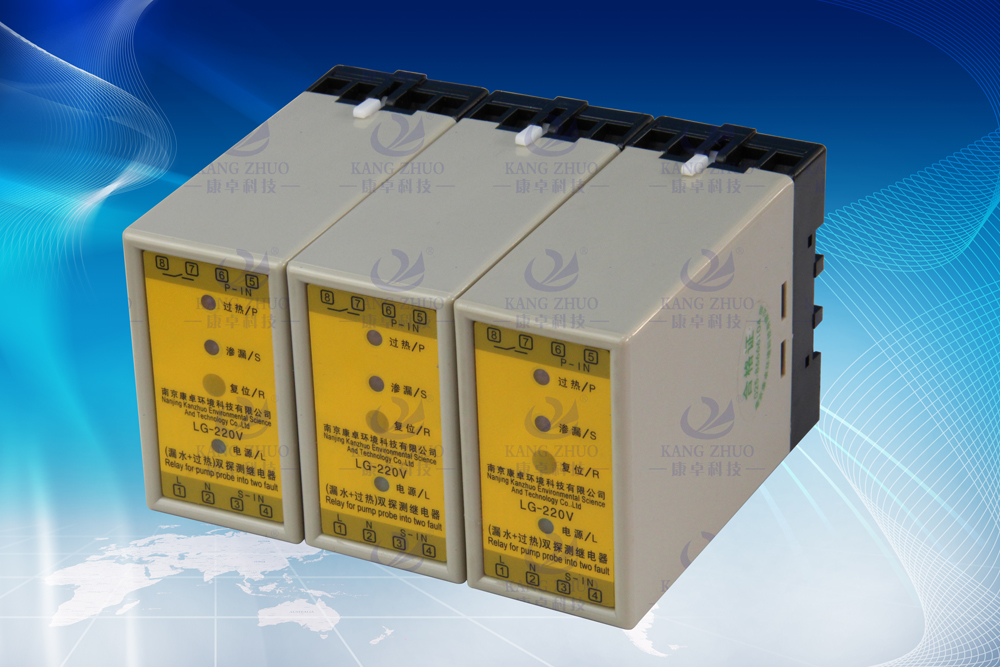

一、水泵滲漏、過熱雙探測繼電保護器LG-220v 簡介 （滲漏+過熱）雙探測繼電器具有同時探測潛水泵滲漏和潛水泵過熱功能。 ①潛水泵滲漏保護功能用于檢測潛水泵內是否出現水滲漏現象。當泵內出現漏水情況時，控制繼電器會發出相應的控制信號。 ②電機過熱保護...
特別提醒：
經客戶反饋我司產品型號長期被他人假冒、模仿，由于消費者分辨能力不強，容易買到假冒產品，給消費者造成極大影響！
我司決定特將LG-220V潛水泵漏水過熱保護器，更名為：KZ-LG潛水泵漏水過熱保護器。強化品牌意識！防止上當受騙！ 同時提醒大家購買時認準康卓商標謹防假冒！
型號含義：
一、水泵滲漏、過熱雙探測繼電保護器LG-220v簡介
（滲漏+過熱）雙探測繼電器具有同時探測潛水泵滲漏和潛水泵過熱功能。
①潛水泵滲漏保護功能用于檢測潛水泵內是否出現水滲漏現象。當泵內出現漏水情況時，控制繼電器會發出相應的控制信號。
②電機過熱保護功能是專門用于檢測潛水泵內定子線圈的的溫度。當泵體內定子出現異常溫度情況時，控制繼電器會發出相應的控制信號。工作人員對水泵進行及時維修處理?？刂评^電器器在線路設計上采取了一系列的抗干擾措施，可以在電磁干擾十分嚴重的環境中可靠工作。
二、功能概述
該型號的繼電器是集滲漏和過熱保護為一體的報警和控制設備，在系統中它能實時監測泵的性能，并且同時可執行對潛水泵兩種參數的保護和控制功能。
第一功能為當繼電器檢測到潛水泵內水靈敏度的電阻的值低于給定值時,面板上對應滲漏的紅色指示會報警亮起，同時繼電器輸出端7、8腳便有個開關量輸出，在斷電檢查排除故障重新通電后繼電器繼續恢復工作。
第二功能同樣 繼器用于檢測潛水泵內部定子線圈的的溫度。當檢測到潛水泵定子線圈的溫度內超過給定值時,繼電器面板上過熱對應的紅色指示燈會亮起，同時繼電器輸出端7、8腳便有個開關量輸出，當溫度下降后繼電器繼續恢復工作。電阻的給定值是標準的，也可以根據要求另外設定。用戶有特殊需要必須提前聯系。
三、技術參數
四、端子接線原理
|
項目 |
序號 |
端子名稱 |
說明 |
|
外部輸入 |
1 |
220v AC |
電源輸入 |
|
2 |
|||
|
3 |
P31 |
漏水信號輸入 |
|
|
4 |
P32 |
||
|
內部輸出 |
5 |
P11 |
過熱信號輸入 |
|
6 |
P12 |
||
|
7 |
常開輸出點 |
輸出端子 |
|
|
8 |
五、 維護保養
產品自售出起一個月包退三個月包換一年內免費保修，終身維修服務在使用過程中如需技術幫助，公司設立了營銷服務的專業客服，免費為用戶提供售前、售中、售后的技術咨詢和安裝調試指導，解決用戶提出的問題。
24小時服務熱線：025-86666104
訂貨需知： *請注明型號、數量、是否有特殊需要。
