產品介紹

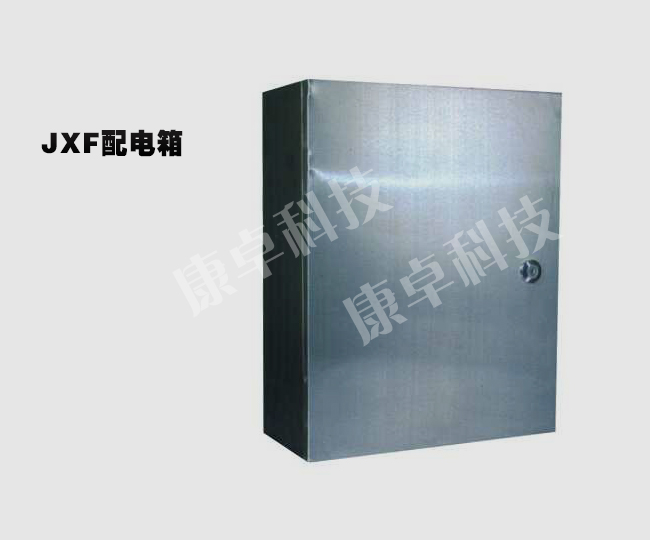

產品名稱：JXF配電箱
一、 概述
JXF配電箱是南京康卓環境科技有限公司配電輸電產品之一，廣泛運用在配電站、工廠、工礦企業、民用建筑中的交流50HZ，額定工作電壓交流380V，額定工作電流至250A的低壓配電系統。我公司生產的JXF配電箱符合IEC439-1《低壓成套開關設備和控制設備》，GB7251.3-2006《低壓成套開關設備和控制設備》相關標準要求。同時我公司生產的低壓成套設備獲國家3C認證。
二、康卓JXF配電箱的特點
技術成熟
JXF配電箱，原理簡單，組要組成部分：各種開關元器件、殼體、門、支架、零排、保護接地排、絕緣導線等。
2、安全。柜型是戶內封閉式配電柜，采用專用型材組裝式結構，殼體采用厚度為1.2mm的冷軋鋼板，具有重量輕，強度高等特點。
3、進線方式：上進線下出線。方便布置動力線。
4、箱內設TMY-5mm×30mm的接地銅排，箱門用多股軟通編織線與箱內PE點連接，整個箱體結構形成了連續的保護電路。
5、柜體表面采用環氧粉末靜電噴涂，均勻美觀利于防腐，附著力強，質感好，外觀給人感覺舒服，內部結構件采用鍍鋅工藝，具有一定的防腐蝕能力。
6、柜內元器件采用國內外質量卓著大品牌低壓電器。產品穩定性好。
7、裝配精良。我們有一批專業的裝配工人。熟練、技能扎實。
南京康卓JXF配電箱技術參數
電氣數據：
額定電壓：220/380VAC;額定絕緣電壓：400VAC 3~;
額定頻率：50HZ;
額定電流：
主母線：10~250A，額定峰值耐受電流：6KA；額定短時耐受電流icw：4KA。
柜體高度：800~ 1250mm；
寬度：600~ 900mm；
厚度：150~ 220mm。
防護等級：IP30。
三、JXF配電箱的適用場合
主要應用領域：廣泛運用在工廠、工礦企業、大型電廠、石油、化工企業、大型鋼廠、高層建筑動力中心電機控制、動力配電、照明配電等場合。
四、JXF配電箱的安裝和調試
安裝：
1、首先確認JXF配電箱的安裝地點無爆炸性、腐蝕性氣體或塵埃；在看安裝基礎是否平整，槽鋼安放是否平整、穩當，主母線連接好時，在上并柜螺栓，并同基礎槽鋼點焊牢固。
2、確認JXF配電箱的安裝地點無劇烈震動，安裝時要預留維修通道；應確認離墻面留足夠的安全距離。
3、確認環境溫度在-5℃-40℃，在常溫下相對濕度不超過90%，無凝露；如果環境溫濕度超過此要求，需要特殊設計的開關控制柜?；虿扇∫欢ǖ拇胧┖蟛拍苁褂谩?/div>
4、供電電壓在-10%-+10%之間
5、海拔高度不超過2000米。
調試：
調試前準備工作：確認控制柜安裝是否就位；確認柜面的表面是否有損傷，是否影響絕緣；確認柜內是否干燥、整潔；確認柜內接線是否松動、脫落現象；柜內是否有多余的線頭或異物（如扳手、電焊條、小的銅排）；檢查每個螺栓是否松動、碰撞現象；手動測試機械聯鎖是否可靠、準確；檢查開關的整定電流、儀表的刻度、互感器的配電和極性是否符合現場要求；
調試：
柜子控制電源上電，按設備的電氣原理圖要求進行模擬動作試驗，試驗各控制回路是否工作正常，是否個符合設計要求。儀表的顯示是否正確。用試驗電源送電，電動合分，看動作準確與否。
五、注意事項
1、非專業操作人員，禁止隨意對本控制柜進行操作。
2、禁止帶電進行維護，更換元器件，如發生故障，需要更換元器件，必須斷開電源和負荷，確保無電狀態下由專業的電工進行更換。
3、禁止私自改造本控制柜，改變里面的接線，如果由此而導致的事故或后果，我方不承擔任何責任。
4、各種儀表參數的設置，要嚴格按照說明書進行，如果因?yàn)榭蛻舻牟僮魇д`，導致的嚴重后果，致使設備損壞，我方不承擔任何與之有關的責任，用戶在使用過程中，遇到相關的技術問題可致電我公司技術人員溝通，我公司技術人員會在電話中盡心解答使用中的問題，并進行解決。如還不能解決問題，我方會根據客戶反映的實際問題排專人到現場進行服務。
六、售后服務
1、對于因運輸問題導致的柜體損壞，客戶可追究運輸公司的責任；
2、不可抗拒力導致的柜體損壞，如發生嚴重的自然災害或地質災害等人力不可抗拒的情況導致的柜子或柜內元器件損壞，我方不承擔任何法律的責任。
3、我方對于由我方生產的控制柜終生有償維護，主要元器件18個月質保，在18個月內非人為原因?qū)е碌膿p壞，我方免費更換。對于非正常使用或人為原因而導致的元器件損壞，不在此免費之列。超過18個月?lián)p壞的，需客戶付費更換元器件，我方適當?shù)氖杖∫欢ㄈ斯し?wù)費。如差旅費等。如果客戶需要一定的備用件，可與我方聯系，我方承諾按較低價提供給客戶。
4、客戶提請故障維護時，需提供控制柜的編號、型號、購買日期、故障現象的描述，方便我方進行售后服務，我方接到售后服務要求后，會盡快安排售后服務人員進行電話指導或現場服務。電話指導能解決的，無需到現場服務。電話指導還不能解決問題的，我們?cè)瓌t上在1-3天內會安排相關人員到現場進行服務。
七、訂貨須知
1、需提供主電路方案系統圖；
2、提供原理圖或者原理接線圖；
3、柜內電器元件的規格、數量、品牌。
4、開關柜的排列機組合平面布置圖。
5、柜子的尺寸。
較好填寫訂貨規范書，或者以技術協議的方式。
