水處理自動化控制系統,污水廠遠程自動化監控系統
發布日期：2016-12-24 14:11 瀏覽次數：
水處理自動化控制系統
水處理自動化控制系統是康卓科技開發的污水處理自動控制系統，對水處理各過程進行分散控制、集中管理。污水處理廠的自控系統由PLC與計算機控制管理系統、儀表監測系統兩部分組成。整個系統采用模塊化設計，分層分布式結構，控制、保護、測量之間既相互獨立又互相聯系。系統的先進性設計以實現“現場無人職守，總站少人值班”為目的。設備裝置的啟、停及聯動運轉均可由中央控制室遠程操縱與調度。
水處理自動化控制系統項目案例
項目案例：徐州睢寧桃嵐化工園污水處理廠自控方案
項目概況：
根據徐州市睢寧桃嵐化工園污水處理廠的規模及工藝要求，結合多年來康卓科技在污水處理行業及多個污水處理廠建設的成熟技術和豐富經驗，我們設計使用HMI+PC系統為本次項目的自動化系統構成，再通過和其他各種外設的連接，從而實現對整體排水工藝的全過程自動化控制系統，并按照預定的程序?qū)ΜF(xiàn)場設備實現全方位的控制以及信號的采集和傳輸。

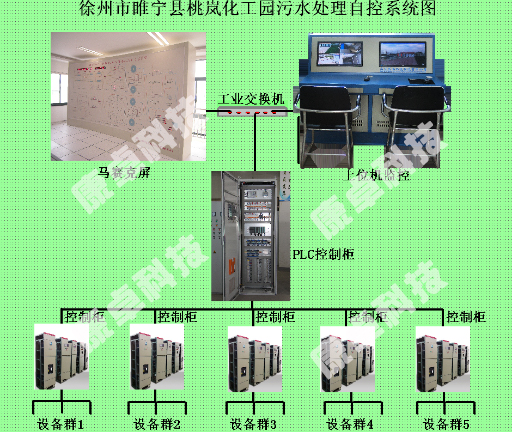

如上圖所示，在現場控制層，現場各設備狀態信號輸入PLC的開關量輸入模塊（DI模塊），PLC的CPU通過邏輯運算和數據轉換成為控制信號，由開關量輸出模塊（DO模塊）輸出信號，控制各泵動作，同時PLC將采集到的各設備的狀態信號傳輸上位機控制系統，由上位機組態軟件直觀形象的顯示出來。另外通過現場儀器儀表對系統的參數進行測量，并將所測的數據傳輸至PLC的輸入模塊中，PLC根據從控制上位機上設定的各項參數（各液位的高度等）實現對系統的全自動控制。由上圖可知，在現場控制層的所有信號的采集和傳輸全部通過PLC來實現；上位機起人機對話媒介，能夠?qū)λ性O(shè)備及數據進行監視、控制、參數設定、事件存儲、報警查詢等操作。

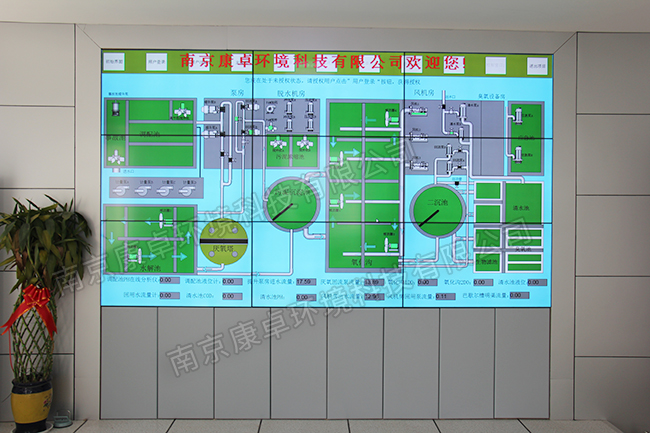

除上位機監控與現場監控，我們還將設置馬賽克屏作為整個污水處理廠的模擬顯示設備。馬賽克屏作為傳統的模擬顯示設備，一直是大型企業調度監控系統中的一個重要的組成部分。被廣泛用于公共事業及相關領域，在電力、煤炭、水利、環保、公路、鐵路、航空、化工等行業中的安全生產系統發揮著不可替代的作用。下圖為桃蘭化工園的馬賽克屏模擬效果圖：
如上圖所示，液晶屏工藝美觀，氣勢恢宏，與現代控制室的整體風格接近。而且其具有較強的擴展性和設備配套能力，屏面設備安裝、移動方便，可隨時調整屏面位置，能夠?qū)崟r顯示現場設備的工作參數、運行狀態。及時、真實、全面的反應系統設備的運行狀況。
水處理自動化控制系統功能：
本控制系統具有保護、控制、測量、信號采集及故障記錄等功能，這些保護按常規配置，控制有手動和自動控制功能，具有聯鎖裝置。測量包括電氣測量和非電氣測量。信號采集主要是保護裝置的動作信號、設備故障信號及其它接點信號。

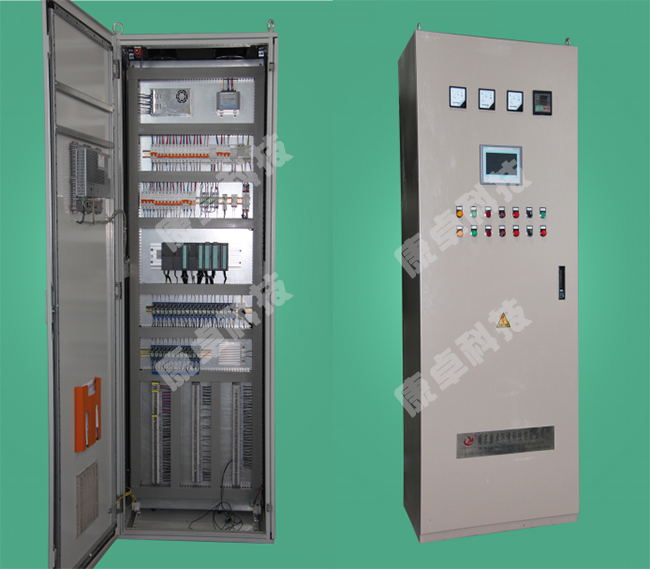

控制系統采用可編程序控制器PLC進行數據采集和系統控制。控制系統應對整個系統進行集中監視、管理、自動順序控制，并可實現遠方手動即軟手動操作。

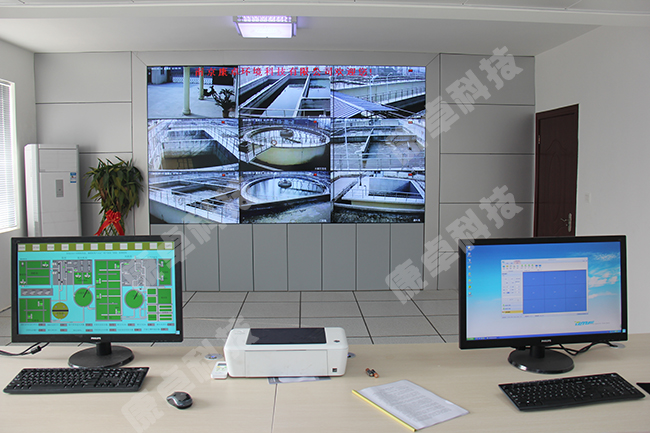

控制方式使用一臺上位機操作站作為操作平臺。通過上位機顯示畫面對各個泵站進行監視和控制，淘汰了傳統的儀表盤臺和按鈕控制。所有運行參數、報警信號均應能打印記錄。
系統采用自動程序控制、就地操作相結合的控制方式。圖控軟件能顯示各個泵站的工藝流程及測量參數、控制方式、順序運行狀態、控制對象狀態等，并能對參數進行成組顯示、趨勢曲線顯示和棒圖顯示。當參數越限報警、控制對象故障或狀態變化時，能以不同顏色進行顯示。
系統中硬件方面的所有模件是插接式的，便于更換。系統中任一模件的故障，不影響其他模件的運行。系統具有自診斷功能，診斷至I/O模件級。在程控系統故障時，能及時給出LED自診斷故障顯示和音響報警。
軟件方面，其操作界面簡單明了，仿真效果好，所有電機成顏色、動態顯示其狀態，管路有水流效果，液面有升降效果。操作人員能夠及時查詢一次設備狀態，并可以人工打印、存儲數據。能夠顯示事件信息，事件列表，并提供了各種查詢手段，還可以進行人工置數操作，報警確認操作，可以顯示在線曲線和歷史曲線，顯示歷史報表，并且能夠打印。
水處理自動化控制系統廠家
南京康卓環境科技有限公司所生產的水處理自動化控制系統具備遠程監控，無人值守，在線監測、故障診斷與分析，管理控制一體化，實現動態的生產調度、生產過程的先進過程控制和優化等特點，并成功運用于南京溧水污水處理廠、湖北宜都高壩州污水廠、河北磁縣污水處理廠等國內一大批污水廠電氣設備及安裝工程項目等。
