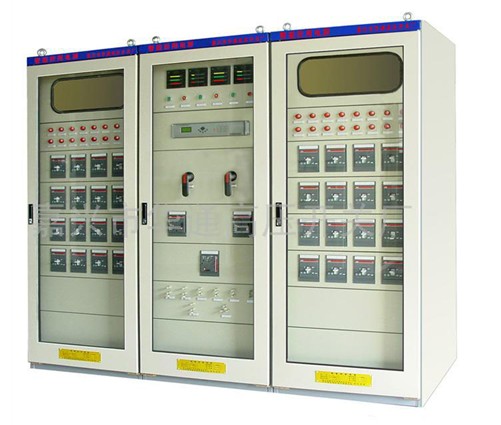

雙電源控制柜的作用
發布日期：2013-08-15 10:11 瀏覽次數：
雙電源是指：一種由微處理器控制，用于電網系統中網電與網電或網電與發電機電源啟動切換的裝置，可使電源連續源供電。 南京康卓公司生產的雙電源控制柜外觀美觀、質量可靠、壽命長、操作簡單由兩臺三極或四極的塑殼斷路器及其附件(輔助、報警觸頭)、機械聯鎖傳動機構、智能控制器等組成。分為整體式與分體式雙電源新產品兩種結構。整體式是控制器和執行機構同裝在一個底座上；分體式是控制器裝在柜體面板上，執行機構裝在底座上由用戶安裝在柜體內，控制器與執行機構用約2m長的電纜連接。
雙電源控制柜主要由雙電源自動切換裝置組成，可根據需要在常用電源與備用電源之間自動切換，保證供電的可靠性和連續性。廣泛應用于高層樓宇、郵電通訊、工礦企業、船舶運輸?shù)刃璨婚g斷供電的重要場所。
雙電源控制柜的主要作用：
1、當因故停電，且在較短時間內無法恢復供電時，必須啟用備用電源。
步驟：
①切除供電各斷路器(包括配電室控制柜各斷路器，雙電源切換箱市供電斷電器)，拉開雙投防倒送開關至自備電源一側，保持雙電源切換箱內自備電供電斷路器處于斷開狀態。
②啟動備用電源，待機組運轉正常時，順序閉合發電機空氣開關、自備電源控制柜內各斷路器。
③逐個閉合電源切換箱內各備用電源斷路器，向各負載送電。
④備用電源運行期間，操作值班人員不得離開發電機組，并根據負荷的變化及時調整電壓，頻率等，發現異常及時處理。
2、恢復供電時，應及時做好電源轉換工作，切斷備用電源，恢復正常供電。
步驟：
①按順序逐個斷開自備電源各斷路器，順序是：雙電源切換箱自備電源斷路器-自備電源配電柜各斷路器-發電機總開關-將雙投開關撥至供電一側。
②按柴油機停機步驟停機。
③按順序，從供電總開關至各分路開關逐個閉合各斷路器，將雙電源切換箱自供電斷路器置于閉合位置。
雙電源控制柜正常工作條件：
周圍空氣溫度 周圍空氣溫度上限+40℃;
○ 周圍空氣溫度下限-5℃;
○ 周圍空氣溫度24h的平均值不超過+35℃。
海拔：安裝地點的海拔不超過2000m。
大氣條件：大氣相對濕度在周圍空氣溫度為+40℃時不超過50%;
在較底溫度下可以有較高的相對濕度;
較濕月的月平均較大相對濕度為90%,同時該月的月平均較低溫度+25℃,并考慮到因溫度變化發生在產品表面上的凝露。
污染等級:污染等級為3級。
