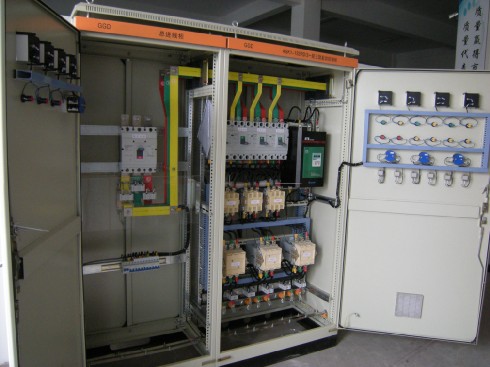

什么是GGD控制柜
發布日期：2013-08-30 09:08 瀏覽次數：
GGD控制柜型號含義（GGD）：
G--低壓配電柜；
G--固定安裝、固定接線；
D--電力用。
概述：
GGD型交流低壓配電柜適用于發電廠、變電所、廠礦企業等電力用戶的交流50Hz，額定電壓380V，額定電流至3150A的配電系統中，作為動力，照明及配電設備的電能轉換、分配、控制之用。
GGD交流低壓配電柜是本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分斷能力高，動熱穩定性好，電氣方案靈活、組合方便，系列性、實用性強，結構新穎、防護等級高等特點?？勺鳛榈蛪撼商组_關設備的更新?lián)Q代產品使用。GGD型交流低壓配電柜符合IEC439《低壓成套開關設備和控制設備》，GB7251《低壓成套開關設備》等標準。
技術參數：
1、主電路方案
GGD控制柜的主電路設計了129個方案，共298個規格（不包括輔助電路功能變化及控制電壓的變化而派生出的方案和規格）：
GGD1：49個方案，123個規格
GGD2：53個方案，107個規格
GGD3：27個方案，68個規格
主電路方案是征求了廣大設計、使用部門的意見選編的，增加了發電廠需要的方案。額定電流增加到3150A，適合2000KV以下的配電變壓器選用。
此外，為適應無功補償?shù)男枰O(shè)計GGJ1、GGJ2電容補償柜，其主電路方案4個，共12個規格。
2、輔助電路方案
輔助電路的設計分供用電方案和發電廠方案兩部分。
GGD柜體內有足夠的空間安裝二次元件，同時NLS還開發研制了專用的LMZ3D型電流互感器以滿足發電廠和特殊用戶附設繼電保護時的需要。
3、主母線
考慮到價格比和以鋁代銅的可行性，額定電流在1500A及以下的時采用單鋁排母線，額定電流大于1500A時采用雙銅排母線，生產廠按此規定制造樣機并通過型式試驗。生產廠也可根據用戶要求將鋁母線換成同等載流量的銅母線。
母線的搭接面均采用搪錫工藝處理。
4、電器元件選擇
A、GGD柜主要采用國內已能批量生產的較先進的電器元件，如MB、DZ20、DW15等，同時也根據經濟、合理的原則，在充分考慮可行性的前提下保留了部分可用的老產品如DZ10等，不選用已淘汰的電器元件。
B、HD13BX和HS13BX型旋轉操作式刀開關是NLS為滿足GGD柜獨特結構的需要而設計的專用元件，它改變了機構的操作方式，保留了老產品的優點，是一種實用新型的電器元件。
C、如設計部門根據用戶需要，選用性能更優良、技術更先進的新型電器元件時，因GGD具有良好的安裝靈活性，一般不會因更新電器元件造成制造和安裝方面的困難。
D、為進一步提高主電路的動穩定能力，NLS設計了GGD柜專用的ZMJ型組合式母線夾河絕緣支撐件。母線夾由高強度、高阻燃型PPO合金材料熱塑成型，絕緣強度高、自熄性能好和結構獨特，只需調整積木式間塊即可方便地組合成單母線夾或雙母線夾，絕緣支撐是套筒式模壓結構，成本低、強度高，解決了老產品爬電距離不夠的缺陷。
使用條件：
1、氣溫度不高于+40℃，不低于-5℃。24h內的平均溫度不得高于+35℃。
2、內安裝使用，使用地點的海拔高度不得超過2000m。
3、圍空氣相對濕度在較高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度（例如+20℃時為90%）應考慮到由于溫度的變化可能會偶然產生凝霧的影響。
4、設備安裝時與垂直面得傾斜度不超過5度。
5、設備應安裝在無劇烈震動和沖擊的地方，以及不足以用電器元件受到腐蝕的場所。
