天津武清區雨水泵站組態王監控操作說明書：報警查詢畫面(4)
發布日期：2013-10-07 09:58 瀏覽次數：
報警查詢畫面

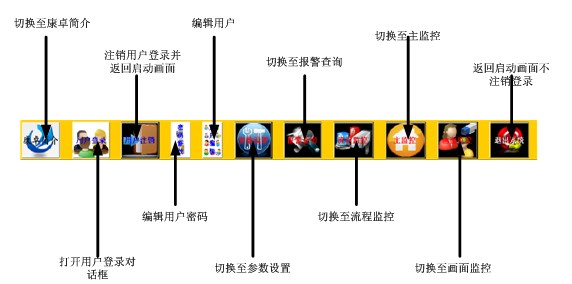

點擊圖1中的“報警查詢”按鈕，系統轉到報警查詢畫面，如圖2所示：
圖1
圖2

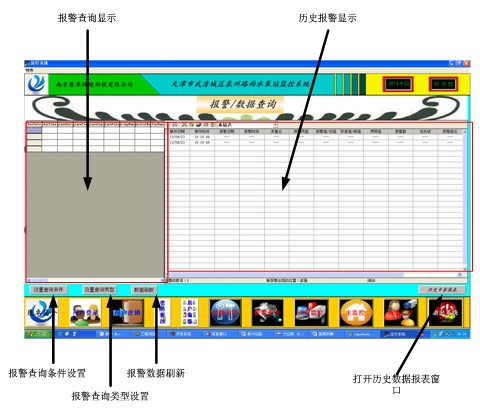

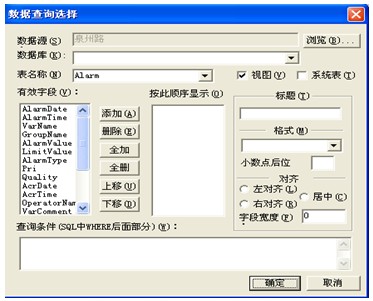

如上圖所示，報警數據查詢顯示區用于顯示經過查詢設置之后滿足要求的報警，歷史報警顯示用于顯示所有的歷史報警及事件。若想查詢報警首先點擊“報警查詢類型”按鈕彈出設置對話框如圖3所示：
圖3

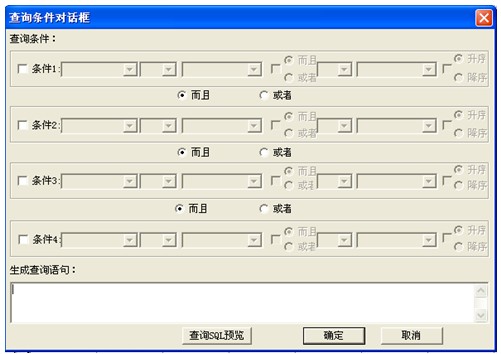

點擊“表名稱”后的下拉按鈕，選擇需要查詢的類型，在“有效字段”內選擇需要查詢的字段，將這些字段選入右面的按此順序顯示中，點擊確定。在報警顯示區中會出現所有的符合要求的變量。此時點擊“設置查詢條件”按鈕出現設置對話框如圖4所示：
圖4
在圖4中勾選條件1，點擊之后的下拉列表框，選擇一個條件，若選擇的是“AlarmDate”后面復選框選擇的是“=”在條件中輸入“13/09/22”點擊“查詢SQL預覽”按鈕，點擊“確定”按鈕。設置查詢條件完畢，返回圖3界面，直接點擊“確定”按鈕，此時報警查詢框中出現的都是日期為13/09/22的報警或事件。若需要設置其它條件依次類推。

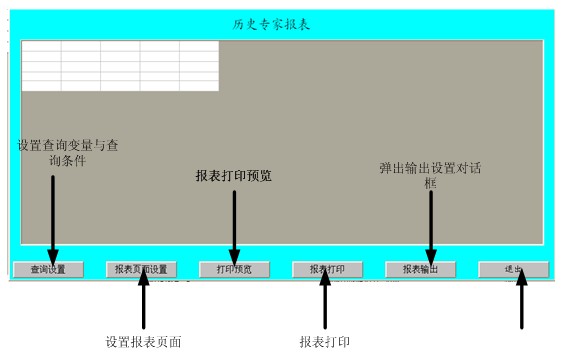

點擊“歷史報表查詢”按鈕打開歷史報表查詢窗口，如圖5所示：
圖5

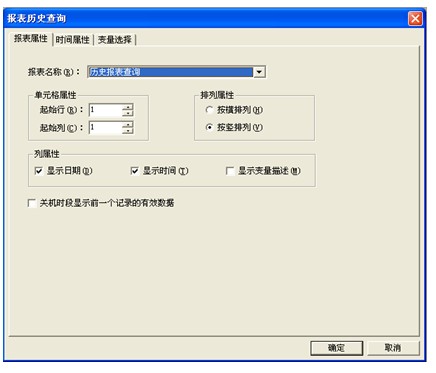

點擊“查詢設置“按鈕彈出，報表查詢對話框，如圖6所示：
圖6

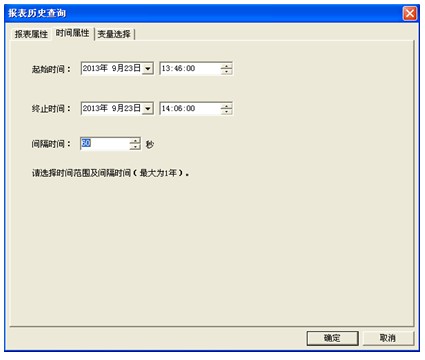

選擇時間屬性如圖7所示：
圖7

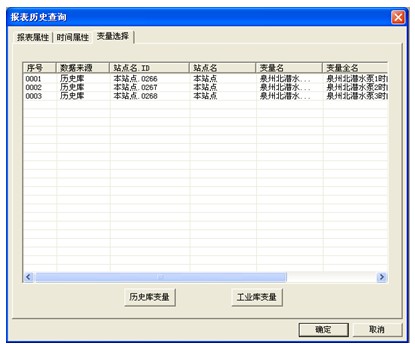

選擇要查詢變量的起始時間與終止時間以及變量的查詢間隔時間，設置完成后選擇變量選擇，如圖8所示：
圖8

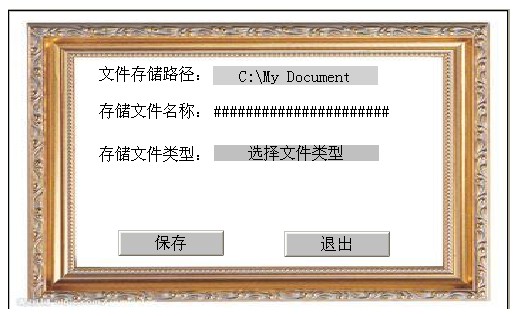

點擊“歷史庫變量“按鈕，彈出變量選擇對話框，選擇需要查詢的變量點擊確定，在報表中會顯示所選擇變量在所選時間段內的值，表格大小可隨意改變，查詢出變量值之后，點擊”報表輸出“按鈕，彈出報表輸出對話框，如圖9所示：
圖9
點擊“存儲文件名稱“后的”#######“輸入存儲文件名稱（此處不可以為空），
單擊“選擇文件類型“在彈出的下拉菜單中選擇保存文件類型（一般為XLS），單擊”保存“按鈕，然后打開C：\My Document文件夾可以看到剛剛保存的EXCEL文件。
