污水處理廠在線監測系統設計方案廠家
發布日期：2015-12-05 16:23 瀏覽次數：
隨著數字化地進步，網絡化的普及，用戶對監控系統的要求越來越高，高清視頻監控逐漸被各行業認可。本污水處理廠在線監測系統設計方案是南京康卓環境科技有限公司為南京溧水區多座泵站視頻集中管理監控系統專門設計。方案定制熱線：025-86666104

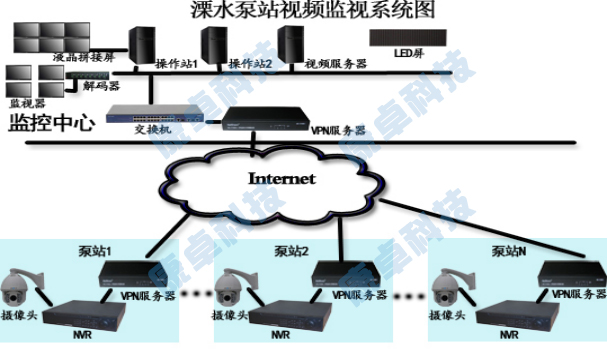

污水處理廠在線監測系統設計方案就溧水區多座泵站視頻集中管理量身定制，考慮現場情況，泵站可以提供公網，監控中心通過VPN服務器與每個分泵站鏈接，把每個分泵站視頻信號上傳至監控中心。前端攝像機采用紅外高速球與紅外紅外槍機接入硬盤錄像機監視現場設備情況；通過VPN服務器連接分點與監控中心，組建虛擬局域網；監控中心設置液晶監視和拼接大屏，顯示每個分站畫面。
一、分泵站前端設計架構
1.1 攝像部分
攝像部分是監控系統的前沿部分，是整個系統的"眼睛"。它布置在被監視場所的某一位置上，使其視場角能覆蓋整個被監視的各個部位。本系統結合泵站特殊場合，采用網絡紅外中速球?qū)ΜF(xiàn)場進行采集圖像，門衛室采用網絡槍機進行監控，即滿足圖像清晰度的要求，也滿足夜間進行采集影像。較終接入硬盤錄像機，采集數據。前端攝像機供電，使用RVV2*1規格的電源線，采用集中供電。
1.2 傳輸部分
傳輸部分就是系統圖象信號、聲音信號、控制信號等的通道。本方案根據現場距離，現場實際情況，采用超五類網線進行視頻、控制信號的傳輸，較終將數據接入現場硬盤錄像機。
1.3 系統布置
根據現場的實際情況，暫設現場需要安裝的攝像機數量為2個，應設計要求，使用1臺網絡紅外中速球與1臺網絡高清槍機；采用超五類網線進行圖像信號傳輸，組件每個分站的局域網；每個泵站終端采用1臺硬盤錄像機，進行數據存儲、轉發。
1.4設備選擇
國際國內上生產監控器材的著名廠商很多,他們的產品各有所長和側重。有的同類產品價格卻相差很大,質量也不同。對器材的選擇直接關系到整個系統的較優化和造價,需要對廠家及其長項產品非常了解,對技術發展和產品升級換代信息非常清楚,同時要有豐富的實踐經驗。
本系統設備選型遵循如下三條原則:
采用經實踐證明先進而又質量可靠的硬件設備
較優的性能價格比
良好的售后服務
1.5主要設備性能指標
A、網絡紅外中速球 品牌：?？低? 型號：DS-2DM1-716
主要特性
紅外功能：
• 較低照度0Lux
• 采用高效紅外陣列，低功耗，照射距離達60m
• 紅外燈與倍率距離匹配算法，根據倍率及距離調節紅外燈亮度，使圖像達到理想的狀態
• 內置熱處理裝置，降低球機內腔溫度，防止球機內罩起霧
• 恒流電路設計，紅外燈壽命達3萬小時
系統功能：
• 采用1/4"索尼高性能CCD, 圖像清晰
• 精密電機驅動, 反應靈敏, 運轉平穩, 精度偏差少于0.1度, 在任何速度下圖像無抖動
• 支持RS-485控制下對HIKVISION、Pelco-P/D協議的自動識別
• 支持三維智能定位功能, 配合DVR和客戶端軟件可實現點擊跟蹤和放大
• 支持多語言菜單及操作提示功能, 用戶界面友好
• 支持?jǐn)?shù)據斷電不丟失
• 支持?jǐn)嚯姞顟B(tài)記憶功能, 上電后自動回到斷電前的云臺和鏡頭狀態
• 支持內置溫度感應器, 可顯示機內溫度
• 支持防雷、防浪涌、防突波功能
• 室外球達到IP66防護等級
• 支持3D數字降噪
• 支持定時任務預置點/花樣掃描/巡航掃描/水平掃描/垂直掃描/隨機掃描/幀掃描/全景掃描等功能
機芯功能：
• 支持自動光圈、自動聚焦、自動白平衡、背光補償、數字寬動態和低照度(彩色/黑白)自動/手動轉換功能
• 支持隱私遮蔽
云臺功能：
• 水平方向360°連續旋轉, 垂直方向-10°-90°, 支持自動翻轉, 無監視盲區
• 水平預置點速度較高可達120°/s, 垂直預置點速度較高可達100°/s
• 水平鍵控速度為0.1°~80°/s, 垂直鍵控速度為0.1°~60°/s
• 支持256個預置位, 并具有預置點視頻凍結功能
• 支持8條巡航掃描, 每條可添加32個預置點
• 支持4條花樣掃描, 每條路徑記錄時間大于10分鐘
• 支持比例變倍功能, 旋轉速度可以根據鏡頭變倍倍數自動調整
• 支持守望功能, 預置點/花樣掃描/巡航掃描/水平掃描/垂直掃描/隨機掃描/幀掃描/全景掃描可在空閑狀態停留指定時間后自動調用(包括上電后進入的空閑狀態)
• 支持報警功能, 內置2路報警輸入（7路可選）和2路報警輸出, 支持報警聯動, 可在報警后觸發調用預置點/巡航掃描/花樣掃描/SD卡錄像/觸發開關量輸出/客戶端電子地圖
網絡功能:
• 采用H.264/MJPEG視頻壓縮算法和TI高性價比的較新達芬奇處理芯片和平臺, 性能可靠穩定
• 支持以太網控制, 同時支持模擬接入
• 可通過IE瀏覽器和客戶端軟件觀看圖像并實現控制
• 支持SDHC卡和標準的SD卡存儲
• 支持三級用戶權限管理
• 支持雙碼流技術
• 支持多種網絡協議, IPv4,HTTP,FTP,SMTP,SNMP,DNS,NTP,RTSP,RTP,TCP,UDP,IGMP,ICMP,DHCP,PPPoE(HTTPS 可添加)
• 支持1路音頻輸入和1路音頻輸出
