泵站自動化控制系統改造實施方案
發布日期：2016-03-19 16:39 瀏覽次數：
隨著社會的發展，城市人口急劇膨脹，生產效率高度提升，產生了大量的生活污水和生產污水，極大地加大了泵站的工作量。為了提升工作效率，泵站逐步實現了污水處理的自動化控制，但是很多用戶由于泵站自動化系統不先進，實際的運行中發現不少問題，康卓科技電氣工程師建議您對自動控制進行改進既能解決這些問題，還能進一步提升泵站的自動化控制水平。極具現實意義。污水泵站自動化控制的改造措施有多種，其中較重要就是引入模糊控制法和實行泵輪值控制，前者能提升自動化控制的智能化水平，后者能提升自動化控制的合理性，均能提升泵站工作狀態。

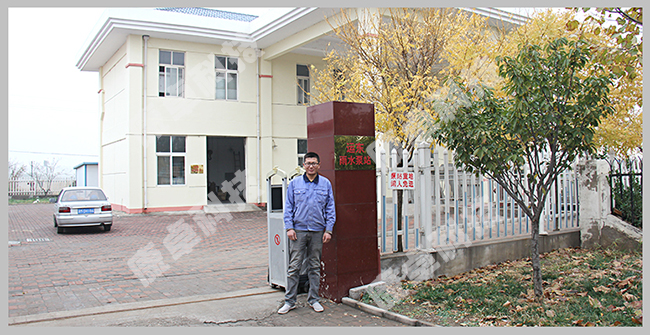

泵站自動化控制系統工程現場
1.引入模糊控制法
模糊控制法引入需要結合污水處理的實際需要和現場的基本情況，然后在具體的操作中不斷積累經驗，提升數據整理的科學性，確保污水泵站自動化控制的各個環節都能有序、高效地進行。在運用模糊控制法改進自動化控制中，工程人員應充分了解其特點和工作原理。
1.1模糊控制系統
傳統的自動化控制采用被動控制法，只關注液位的變化，而集水井具有一定的滯后性和非線性，這就使得控制喪失一定的聯動性。引入模糊控制系統后，其不僅能收集操作人員控制規律和方法，還能經由計算機的智能化分析給出較佳的自動控制方法和規律，比如具備根據液位變化率和液位差控制PD結構的能力，能極大地提升自動化控制的效果和污水的處理質量。在模糊控制系統下，自動化控制將更加的智能，使得自動控制系統的運行更加的高效，降低了對人工操作的依賴。
1.2模糊控制器的語言變量
啟動泵臺數(U)、液位變化率(EC)、液位差(E)是模糊控制器三個語言變量，不同的語言變量對應不同的控制操作。EC、E是輸入語言變量，它們發生變化時會反饋到模糊控制器上，然后根據PLC編程輸出語言變量U，經由非線性的PD控制系統給出相應操作指令，實現對啟動泵臺數的控制。不同的污水公司，采樣間隔時間不同，一般情況下是10s。
1.3模糊論域和隸屬度函數
模糊子集隸屬函數的圖形越尖，模糊集合的分辨率就越高，對EC、E變化就表現的越敏感，控制會非常高效、迅速模糊子集隸屬函數的圖形越扁，模糊集合的分辨率就越低，對EC、E變化就表現的越保守，控制會非常的穩定、平滑。所說說不同的隸屬度函數代表不同的控制涵義。

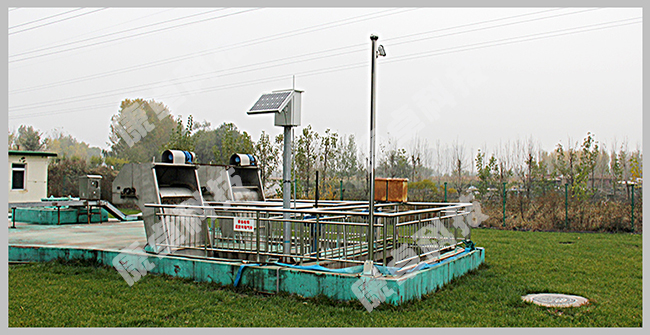

泵站自動化控制系統項目施工
2.實行泵輪值控制
泵輪值就是對水泵的工作量和啟動平率進行控制，從而保證各個水泵工作量和啟動次數的平均性，使每臺水泵的工作負荷適當，避免一臺或多臺水泵的過度使用，有利于延長水泵的使用壽命，提升其工作效率。在水泵啟動時，控制系統會對水泵的啟動順序就行編碼，對啟動次數進行記錄，讓每個水泵都有機會分配到污水，分配污水的流量也更加的平均。具體方式下：水泵啟動時開始計時，水泵運行結束時停止計時，泵輪值控制系統根據水泵的運行時間進行排序，運行時間或由高到低或由低到高；水泵啟動時累計增加一次啟動次數，水泵運行結束時，泵輪值控制系統根據總的啟動次數進行排序，啟動頻率或高到低或由低到高。在下次啟動時，會按順序先啟動啟動頻率較低的水泵和啟動時間較短的水泵，甚至可以按順序先停止啟動早或啟動次數多的水泵。
此外，但啟動順序中的某臺水泵出現故障時，泵輪值控制系統會自動跳過該臺水泵，啟動下個水泵，避免故障水泵影響自動控制系統的效率，也使得污水的抽排順利進行。值得注意的是，但泵房水位沒有變化時，輪值控制系統會默認水泵沒有正常工作，不會對水泵的工作時間和啟動次數進行記錄，極容易出現單個水泵超負荷工作的現象，對此可設定水泵的工作上限，確保超時工作后能強制切換或?qū)Ρ幂喼悼刂七M(jìn)行升級，使其能在泵房水位不變化時依舊能區分水泵是否在工作，避免水泵由于過度使用出現使用壽命或工作效率降低的問題。同時應加強啟動周期的設置，盡可能減少水泵啟動的頻率，避免出現電壓過大的情況，以減少線路負荷，維護用電安全。

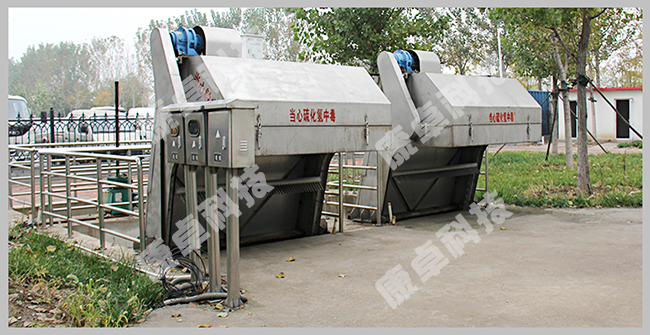

泵站自動化控制系統現場施工實拍
3.污水泵站自動化控制改進時的注意事項
自動化控制的改進應與監控系統的優化同步進行。監控中心要具備遠程監控的能力，使得泵站管理人員能及時知道污水池水位、出站流量、格柵機的工作狀態以及池內有害氣體濃度等，并對泵站重要的工位應進行圖像監視，便于問題的早發現早解決，確保泵站處于良好的工作狀態。此外，為了減少對環境的污染，應對格柵機加裝玻璃鋼防臭氣罩，減少污水臭氣的散發。
4.泵站自動化控制系統改造設計實施廠家
南京康卓環境科技有限公司是泵站自動化控制系統設計、改造、施工廠家，提供污水處理泵站自動化系統解決方案，如有需要請聯系我們咨詢洽談。康卓PLC工程師指出：泵站自動化控制是泵站污水處理的核心技術，自動化控制越智能、越合理，泵站的污水處理效率就越高，水泵的使用壽命就越長。
