污水泵站遠程安防系統 無人值守泵站監控系統
發布日期：2016-05-11 13:52 瀏覽次數：
污水泵站遠程安防系統 無人值守泵站監控系統
康卓科技自主研發的污水泵站自動化遠程監控系統\排水泵無人值守集中控制管理系統是集傳感技術、自動化控制技術、無線通信技術、網絡技術為一體的自動化網絡式監控管理系統。該系統適用于城市供水系統中加壓泵站的遠程監控及管理。加壓泵站管理人員可以在供水公司的泵站監控中心遠程監測站內清水池水位或進站壓力、加壓泵組工作狀態、出站流量、出站壓力等；支持水泵啟動設備手動控制、自動控制、遠程控制加壓泵組的啟停；光纖通信時，可以圖像監視站內全景及重要工位，實現泵站無人值守。
系統組成
無人值守泵站的遠程監控系統主要由調度中心、泵站監控中心、通信平臺、泵站遠程測控終端、計量測量及攝像設備組成。
通信平臺
通信平臺常用兩種，一是有線通信：每個加壓泵站與水司之間租用光纖通信，調度中心、泵站監控中心、各職能部門之間通過局域網通信，該通信平臺可傳輸連續圖像。二是無線通信：每個加壓泵站與調度中心之間通過GPRS無線網絡通信，調度中心、泵站監控中心、各職能部門之間通過局域網通信，該通信平臺不能傳輸連續圖像。
泵站遠程監控終端的功能特點
采集進站管道壓力或清水池水位、出站壓力、出站流量。
采集每臺加壓泵啟停狀態、工作電流、工作電壓、電能等電參數。
采集配電室各路開關狀態、電能等。

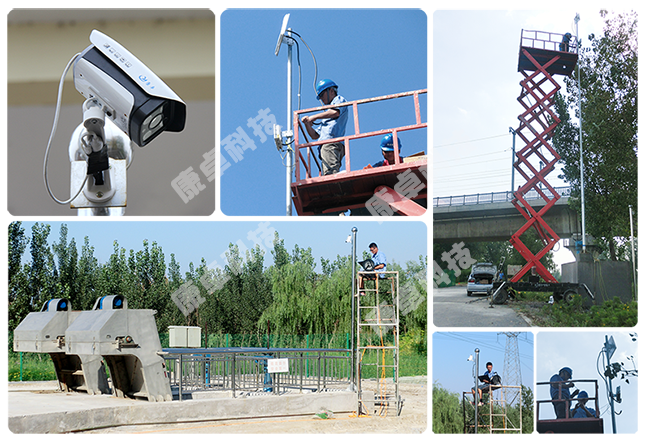

光纖通信時，圖像監視泵站全景、電氣室、泵房等重要工位。
支持加壓泵啟動柜手動控制、自動控制、遠程控制加壓水泵的啟停，控制模式可切換。
依據供水壓力和水泵運行時間，智能選擇水泵投入運行。
電流過大、缺相、水位過低過高、控制柜保護、配電室故障、閑人進入等情況發生時，立即上報信息。

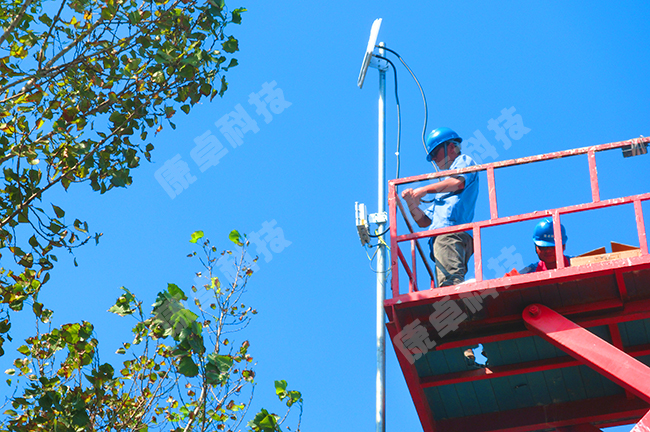

支持光纖通信、局域網通信、GPRS、短消息等無線通信方式。
存儲、顯示、查詢泵站監控?cái)?shù)據及工作參數。
支持多路圖像監控。（有線通信方式）
支持就地、遠程維護測控設備。

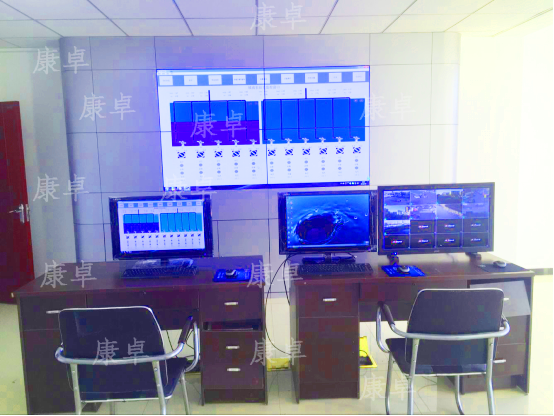

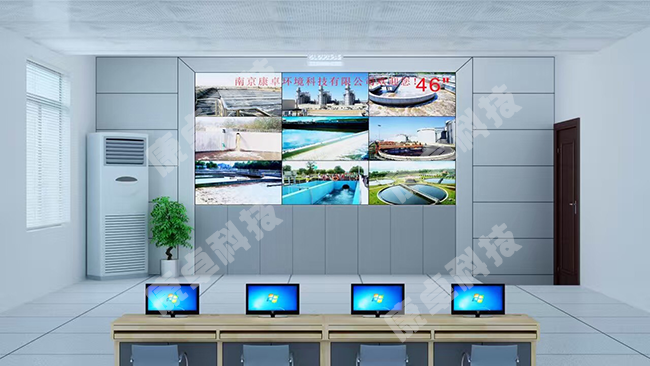

泵站監控中心主要功能
（1）監測采集功能
監測采集泵站水位、進站壓力、出站流量、出站壓力；監測泵組的啟停狀態、電流、電壓、保護狀態以及深井泵電機的實際溫度等數據。
（2）手動/自動、遠程控制功能
支持手動控制、自動控制、遠程控制水泵的啟停，控制模式可切換，并可智能輪換排污泵啟動順序，延長設備使用壽命。
（3）參數顯示設置功能
現場顯示被監測設備的工作狀態，顯示每臺水泵的工作電壓、電流；顯示水位、壓力、流量等監測數據?？梢袁F(xiàn)場或遠程讀取、修改、設置測控終端的工作參數。
（4）調配控制功能
在中心泵房通過系統應用界面遠程控制泵電機的啟停狀態，泵的運行時間、工作電流、工作電壓、電壓等電參數，支持水泵啟動柜手動、自動控制。保護水泵設備，避免電流過大、缺相、水位過低等狀況發生。
（5）歷史記錄功能
將系統的必要狀態如啟、停、故障報警等進行記錄，運行人員可查詢歷史數據。對電機實時監控，出現線路故障例如超載、堵轉、缺相、欠載等或泵溫度等參數超標報警并顯示、記錄到位,可設置、更改運行參數功能。
（6）通信功能
工業以太網、GPRS/GSM/3G網絡、RS485總線、光纖等多種通訊方式
（7）數據查詢/存儲功能
具有大容量數據存儲功能，現場可顯示、查詢監測數據和設備工作參數。
（8）維護方便
支持就地、遠程設備維護，及時更新設備，確保系統的正常運行。
（9）備用冗余功能
本系統具備多種標準接口協議，為了避免設備故障及異常帶來不便，設備可進行擴展冗余，兼容任何廠家生產的脈沖水表或各種流量計，及標準信號輸出的變量變送器。
