水利工程自動化控制系統解決方案
發布日期：2016-09-13 15:20 瀏覽次數：
水利工程自動化控制系統是由南京康卓環境科技有限公司設計研發，根據對水利工程自動化控制系統的技術要求,以康卓科技施工的某泵站為例,闡述泵站自動化控制系統的結構、功能、系統的硬件和軟件配置及改進,實現"無人值班,少人值守"的目標,為提高水利自動化提供了一站式解決方案。
系統概述
康卓泵站無人值守系統是將各個泵站采集到的數據，通過通訊平臺，接入監控中心，監控中心可以進行數據存儲、數據通訊、實時控制、泵站運行監視等操作，借助視頻監控與入侵報警等安防平臺的接入，從而實現泵站無人值守。
泵站無人值守系統廣泛應用于雨水泵站、污水泵站、立交橋排水泵站、重要路段排水泵站、城市低洼處排水泵站以及鄉鎮泵站等場所。
系統介紹
泵站控制系統采用集散型二級分布式計算機控制系統。中央集中監控系統安裝于泵站中央控制室，用于實現全站的集中控制和管理?？刂葡到y(tǒng)采用控制室集中監控方式，監控管理計算機通過工業以太網與PCC控制系統等現場級電控設備及儀表進行數據通訊，為全站的正常運行提供全面的監測、保護、信息及調控。泵站運行中的參數及設備的運行狀況等通過PCC控制柜和觸摸屏進行數據處理，同時與上位操作站工控機進行數據交換，上位機監控畫面上即可顯示整個泵站各主要工藝工段的設備運行狀態及水質狀況，操作人員根據這些狀態參數，通過鼠標和鍵盤就可對現場設備進行控制及了解水的處理狀況。上位操作站采用完全冗余備用方式，其中任何一臺出現故障后，另一臺可以繼續工作，從而保證系統的可靠運行。
實現功能
1.數據采集存儲功能
通過現場儀表、傳感器等裝置實時采集泵站的水位、電機運行參數、泵的啟停狀態、格柵機的運行狀態、流量、有害氣體濃度、控制模式、電壓、電流、保護狀態等數據，通過通訊網絡將數據上傳至監控中心進行存儲，并根據每個數據的特殊性，設定數據采集、存儲的時間間隔。
2.實時控制與調節
運行人員選擇泵的工作模式，發出各種控制及調節命令，監視操作全部流程?？刂颇Ｊ接斜镜乜刂颇Ｊ健⑦h程手動控制模式、自動控制模式。
3.泵站運行監視

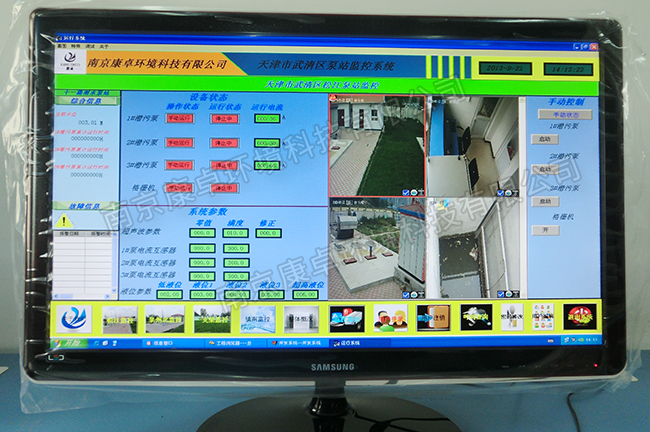

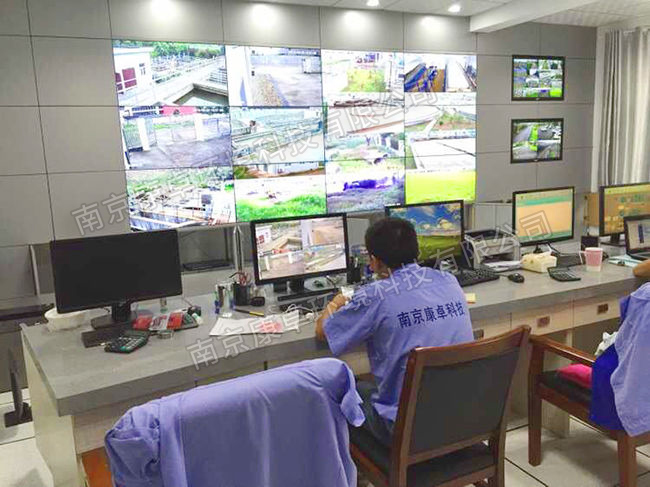

系統實時采集各站點的數據，以文字、數字、動態畫面的形式展示設備的運行狀態，提供直觀的圖文信息。實時監測數據與視頻在同一界面上顯示，可以同屏監測多個泵站視頻和數據，也可以切換成單個泵站的視頻和數據顯示。
視頻攝像與入侵報警

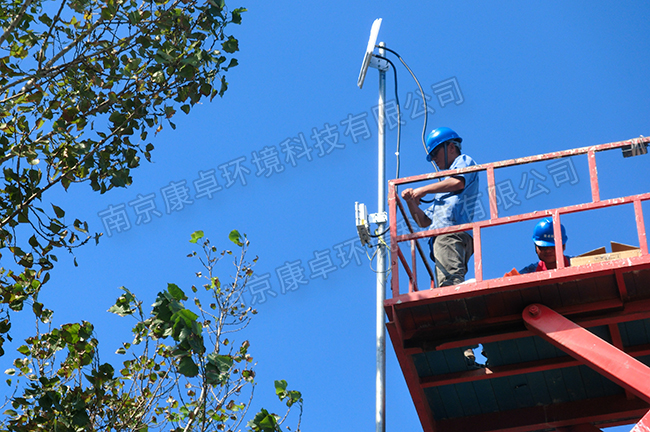

系統在使用ADSL撥號、靜態專線或微波作為通訊網絡時，可以傳輸一路或多路傳輸視頻畫面至監控中心，監視泵站的全景、配電室、液位標尺、出水口等重要位置。
系統在使用4G、3G、GPRS的無線網絡作為通訊平臺時，系統支持遠程登陸視頻監控設備，獲取對應圖像。
系統支持入侵報警系統，當有外人未經許可進入泵站布防范圍內，監控中心產生報警提示，以便更好地進行安全防范工作。
應用案例
康卓泵站無人值守系統已經在天津武清區市政排水所泵站等國內多所大中型泵站上廣泛應用，性能穩定，安全可靠。
