產品介紹

污水處理現狀

現階段中小型污水處理廠較多;污水處理廠分布位置較為分散，目前采用人工運維管理方式;所采用的工藝不盡相同，對運維人員的要求較高;大部分污水處理廠因管網建設不完善，導致進水濃度降低、雨污混流、海水倒灌，進而間接影響整體運行。未搭建綜合信息管理平臺，無法實時了解各污水處理廠運行狀況。

需求分析

1.有效監管：通過駕駛艙快速了解各區域污水處理廠總體經營狀況，評估企業管理水平;

2.資料與數據獲?。航柚脚_生成統計報表與評估報告，快速提供全面、直觀的數據，避免繁雜的資料準備工作;

3.輔助決策：平臺可生成月度、年度報告，支持決策者合理、科學決策;

4.合作交流：以平臺、大屏為載體宣傳企業目標和文化，以水務信息化建設促進與行業相關企業的交流。

5.信息獲?。耗軌蜻h程、實時獲取各污水處理廠信息，包括設備運行狀態信息、水量數據、水質相關數據等;

6.信息管理：實現對各個區域污水處理廠信息的整合、查詢、管理功能，實現“無紙化”實時管理;

7.統計分析：對各污水處理廠設備健康情況、水質達標率進行實時計算統計;可進行各污水處理廠橫向及各區縣的縱向統計對比;

8.數據報表：預設不同主體報表對應的模板，實現報表一鍵生成與導出，提高辦公效率;

9.實時預警：對重要數據進行實時、全時態監測，預設預警值，當數據達到預警值時，系統發送預警信號。

10.實時監管：建設本部智慧水務監控中心，接入各自平臺，大屏可實時展示各污水處理廠運行狀況，同時還能展示企業相關風貌。

11.信息推送：預警及報修信息實時推送;

12.實時監控：可實時查看各區域、各污水處理廠運行狀態;可實時調出查看視頻;

13.GIS地圖：可在地圖上查看污水處理廠的位置信息，同時顯示污水處理廠的狀態信息;

14.污水處理廠模擬：可在系統上進行污水處理廠模擬操作，模擬設備安裝、水流方向等;結合工藝流程仿真技術和前端監測數據，實時掌握污水處理進度及設備運行原理，有效幫助經驗不足或新進到崗人員快速建立整體認知;

15.實時預警：實時監測水質數據，當水質數據達到臨界值時，發送預警信號;

16.PLC遠程維護：工程師可在網關集控中心遠程下載、上傳、監控現場各污水處理廠的PLC程序，進行遠程編程、調試、監控;

17.專家知識庫：有專門的數據庫可用于存儲疑難雜癥等專業性問題解決方案及設備說明、產品手冊等文件。

18.用戶管理：對組織機構進行增、刪、改、查操作;對平臺用戶進行增、刪、改、查操作;

19.權限管理：對平臺使用用戶的瀏覽、查詢、操作權限進行控制;

20.操作日志查詢：系統自動生成操作日志，平臺運維人員可對日志記錄進行查詢管理;

21.報表管理：可自定義制定、修改報表模板，用于報表一鍵生成與導出，同時可對模板進行增、刪、改、查操作;

22.數據管理：實現對平臺數據庫的管理，可進行數據的備份操作;

23.模塊化定制：平臺及大屏界面可支持模塊化設計。

設計規范

本系統方案設計遵循技術先進、功能齊全、性能穩定、安全可靠、節約成本、便于擴展的原則。綜合考慮開發、施工、維護及操作因素，并為今后的發展、擴建、改造等因素留有擴充的余地。

設計依據

1.《城鎮排水系統電氣與自動化工程技術規程》(CJJ 120-2008)

2.《工業自動化儀表工程施工及驗收規范》(GB50093-2002)

3.《可編程控制器系統設計規定》(HG/T20700-2000)

4.《自動化儀表工程施工質量驗收規范》(GB50093-2013)

5.《自動化儀表選型設計規定》(HG/T20507-2000)

6.《儀表系統接地設計規定》(HG/T20513-2000)

7.《儀表供電設計規定》(HG/T20509-2000)

8.《控制室設計規定》(HG/T20508-2000)

9.《儀表配管、配線設計規定》(HG/T20512-2000)

10.《電子計算機場地通用規范》 (GB/T 2887-2000)

11.《視頻安防系統技術要求》 (GB/T367-2001)

12.《工業電視系統工程設計規范》 (GBJ115-87)

13.《智能建筑設計標準》 (GB/T 50314-2000)

項目案例：天津市武清區80座污水處理站遠程集中監控運維指揮中心

通過建立一套全流程、標準化、科學化與專業化的污水處理廠運營管理業務平臺，針對每個污水處理廠不同設備進行數據采集，對污水處理廠進行統一管理;基于市級子平臺的數據積累，搭建一個對各市級子平臺進行綜合管控的綜合管理平臺，滿足信息管理、統計分析、數據報表等基礎功能，根據需求進行定制化開發，應用專家診斷與數據挖掘等先進技術，對污水處理廠運行水平進行評估與剖析，為管理者提供決策支持。實現污水處理廠的精細化、數字化管理，規范下屬污水處理廠作業流程，提高污水處理廠工作效率，加強公司對下屬污水處理廠的管控力度，提升公司的科學決策水平和運營管理能力。

污水站集中監控系統設計總說明

1.總規劃表

2.應用軟件部署

3.自控規劃表

自控系統說明

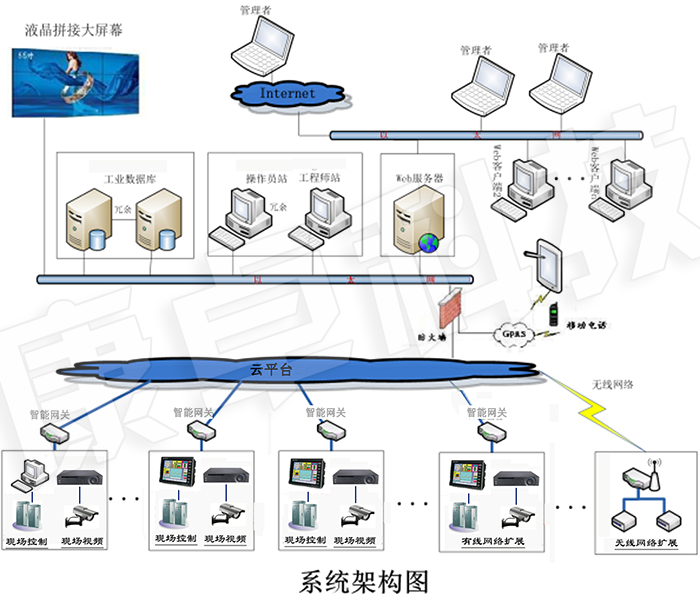

1.本工程對每個污水站自控系統進行改造，信號輸入輸出全部隔離，通過康卓智能網關接入康卓云平臺實現與中控室通信。自控系統實現管理現場無人值守、中控室少人值守的管理模式，并符合可靠性、先進性和適用性原則。

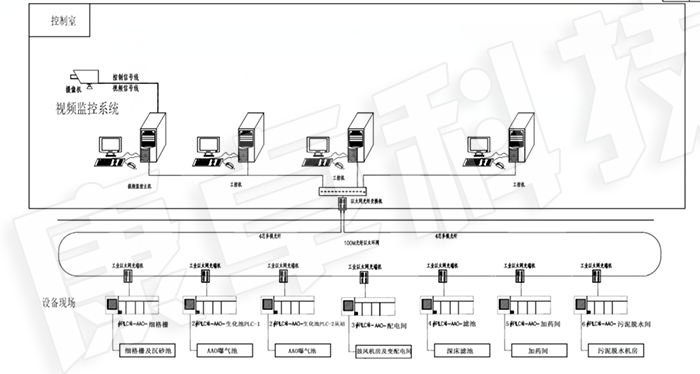

2.污水站自控系統采用三層結構:信息層、控制層、設備層。信息層位于指揮中心運維管理平臺和云服務系統;控制層為現場PLC站;設備層為電磁流量計、液位計等儀表檢測設備和現場控制柜。

3.自控系統的控制功能主要表現為三種模式:

a遠程模式:通過中心控制室的計算機鍵盤或鼠標,操作人員可以控制指定污水站所有可控電氣設備的啟/停。這種控制模式是污水站正常運行方式時的常用模式。

b自動模式:計算機控制系統中的PLC站通過其內部控制回路完成各生產環節的自動控制。

c手動模式:通過現場控制箱柜的操作按鈕對設備進行手/自動切換和手動控制。主要用于單機設備調試及維修狀態,正常時切換開關應處于自動檔。

管理中心信息平臺

1軟件平臺

利用自控中心建設以搭載SQL數據庫服務器管理系統，控制中心建立自控系統。

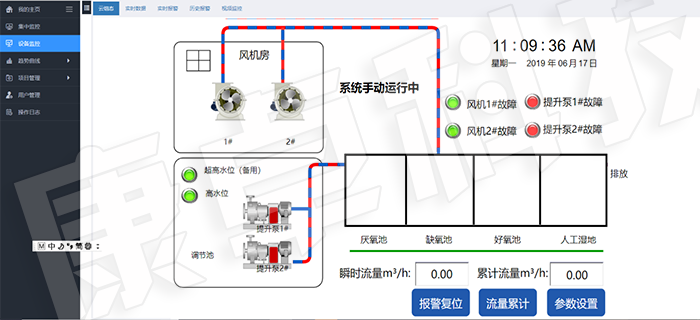

1)、工藝流程的監控：展示各污水站運行工藝流程，展示各節點運行設備的運行狀態，控制狀態，數據狀態。掌握生產過程的整體運行情況，如本日，本月，本年的(入水總流量，入水瞬時流量，出水總流量，出水瞬時流量，電能能耗)，當前入水，出水的參數。

2)、能耗分析：展示各個站運行中對各節點運行設備的電能消耗。 按時、日、月，年分析各工藝節點電能消耗占總能耗百分比情況，工藝節點各設備電能消耗占本工藝節點能耗總能耗的百分比情況。在改進工藝運行參數后與改進行前的能耗情況，分析出最優運行數據，為節能減排提供大數據依據。

3)、智慧運行：在生產運行中，對設備、儀表建立設備檔案，記錄運行時間，維護時間間隔，對生產過程中設備的維護與檢修做到安全標準，并建立運營檔案。同時根據生產過程中儀表返回的數據進行分析，判斷相關設備的運行狀態，做出預判，預警。根據各站使用率和入管流量重要數據，為今后污水站規劃布局，完善村鎮污水處理系統，提供重要依據。智慧運行系統為污水站生產提供安全保障。

4)、視頻監控：在各污水站建立視頻監控系統，將視頻通過網絡傳輸至總信息平臺，完成管理部門的視頻監管。攝像頭采用一體化網絡球機，帶夜視功能，圖像達到全高清畫質，現場與監管平臺24小時不間斷視頻傳輸,同時主要負責人手機上裝有視頻監控APP，從而實現遠程觀看指定站點內部設備運行狀況、和人員活動信息，在第一時間可視直觀地了解現場。

5)、數據報表：對所有設備數據進行管理。完成數據的處理存儲和日常運營管理。存儲的數據資料將用于生產調度，預報參考之用。建立日常運營班、日、月、年報表。班報表以一個班工作時間8小時為準，一天三班。班報表的形式包括正確的班次、日期、報表名稱、采樣點編號、計算單位以及每個采樣點的平均值、最小值、最大值、連續計量累積值、班的處理水量、能耗、單耗或成本，進行打印和存儲。日、月、年報表的形式與班報表形式類同，組報表的時段為日、月、年。過程變化曲線、參數時序曲線、計量累積曲線、能耗曲線、事故報警總表等，分成日、月、時段銜接。

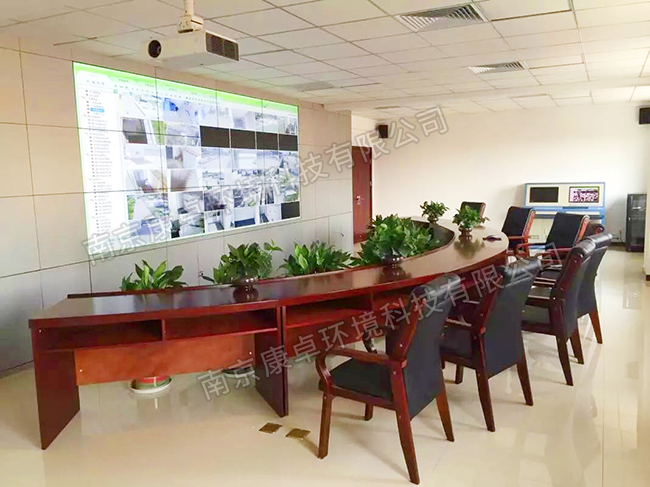

拼接屏

根據現場尺寸，中控室設置3*3的拼接方式，拼接屏的組合方式具體數量可以根據現場實際情況而變更，拼接單元使用46" 三星原裝DID屏，3.5mm拼接縫隙的超窄邊液晶拼接單元。單元外觀尺寸：1018.98mm(H)×576.57mm(V); 亮度： 700cd/m2;對比度3500：1;顯示模式：16：9 上下左右可視角度178度。

拼接屏既可全屏拼接顯示自控信號，也可以顯示各污水站視頻信號，也可以同時顯示自控和視頻疊加信號，還支持辦公電腦，臨時筆記本信號輸入等。

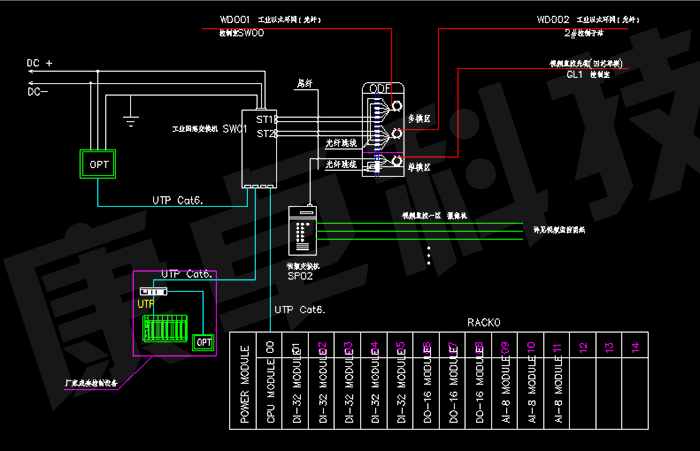

PLC控制系統

為使污水站運行數據自動控制并接入信息平臺。通過增加數據指標提升管理效力，杜絕非正常運營。對現有污水站自控系統進行硬件改造或新建，配置PLC控制柜(內含PLC可編程序控制器、HMI觸摸屏、通訊系統、以太網交換機、電源防雷過電壓保護裝置、小型斷路器、接線端子、小型繼電器、信號隔離器、安裝連接纜線和現場操作站等)。

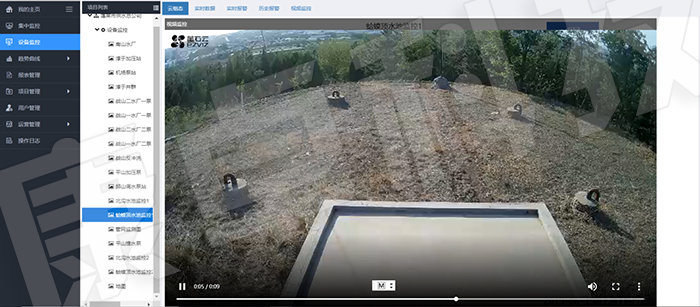

現場視頻信號監管

各站點內的視頻信號也可以切換至液晶拼接大屏上來顯示，同時支持手機APP遠程訪問。

系統建成后的實現功能

1)數據實時監測與處理功能

系統所監測的數據在相應的畫面和表格中顯示，并具有隨機點測某個端站和巡測整個系統端站的功能。能對數據自行進行最大值、最小值、平均值、累加值進行統計。

2)圖形處理功能

根據數據庫繪制實時曲線圖和歷史趨勢曲線圖。

3)自動報表生成功能

根據需要按不同的時間周期生成日、月、年報表，也可按參數名稱自動生成報表。對污水站的液位、流量、設備運行狀態、電能、設備故障狀態、動力設備等信息中心自動匯總生成日報表。

4)歷史數據存儲功能

①歷史數據存儲時間可組態，如定時存盤時間間隔可在1分鐘、10分鐘、30分鐘、1個小時之間選擇。

②具有數據導入、導出功能，便于系統進行數據備份、恢復和進行數據對比分析。

③支持斷點續傳和數據緩存、補調功能：對網絡故障、設備通訊失敗等異常情況導致數據缺失進行數據補調，保持歷史數據完整。

④歷史趨勢數據保存周期大于1年。

5)實時/歷史趨勢查詢、實時/歷史報警查詢功能

可以以時間段、監控區域、監控點位、監控數值為條件查詢，歷史數據以表格和曲線圖輸出。

6)自動報警功能

報警包括：網絡斷線報警、設備通訊失敗報警、參數超標報警等。報警參數可靈活設置，并和管理人員的手機綁定，發生報警時自動發送短信告知。

7)輸出、打印功能

各種報表、查詢信息、報警信息能在屏幕上顯示及打印輸出。

8)信息發布功能

利用短信平臺資源，將系統中非常重要的事件按級別、按時段在不影響領導的日常生活的前提下，發送到污水站對應管理的人員手機上。

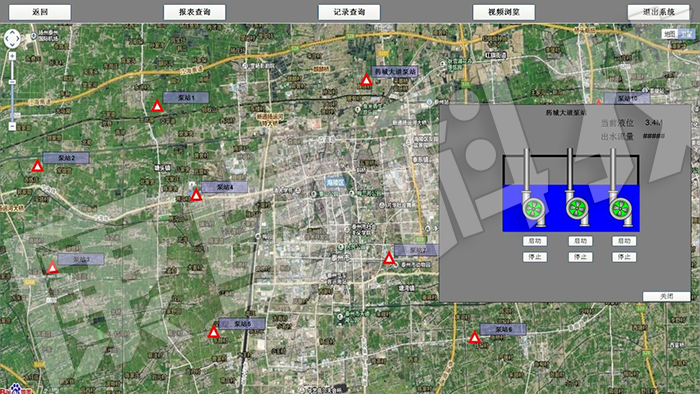

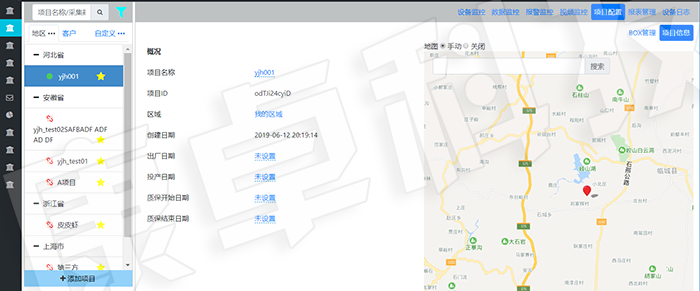

9)電子地圖功能

各個污水站在平臺軟件上可以通過電子地圖展示出分布坐標?？梢赃M行電子地圖放大、縮小查看詳細的地理位置。

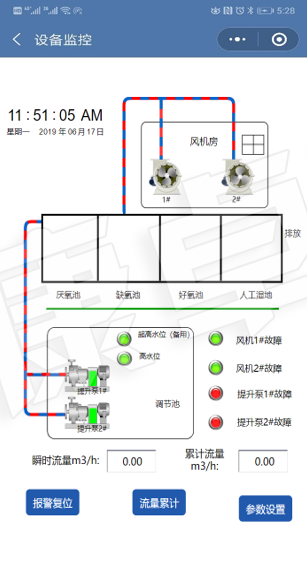

10)手機APP功能

通過手機APP，各子系統間的數據傳輸可通暢的進行，減少了數據的孤島現象。協同領導、管理人員和所轄的污水站領導和管理人員可以通過網絡獲取所關注的污水站運行信息。

11)視頻與報警聯動功能

①污水站內重要區域安裝視頻監控攝像機，當規劃的范圍內出現人員進出、車輛進出時或出現險情時，監控中心對應的視頻畫面出現全屏彈屏，提示值班人員注意。

②出現緊急報警時，可觸發監控中心警號鳴笛。

③規劃的視頻窗口內出現移動人體，物體，可以觸發報警信息推送至相關責任人手機上的視頻監控APP，及時了解現場情況。

12)設備信息備案功能

在軟件監控界面，單擊相應設備(水泵、啟閉機、流量計等)，即可彈出設備檔案信息，如：廠家、功率、生產日期等，實現設備的在線管理。

13)門禁功能

污水站配置門禁系統后，授權給專職管理人員，每個管理人員進出相應的污水站時間點在軟件上都可以有據可查，同時拒絕非法人員進入站區，達到安全管理的目的。

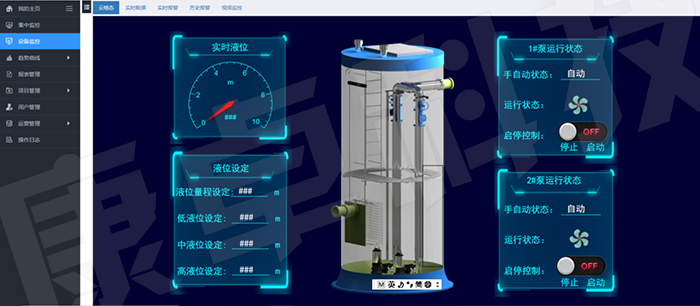

14)遠程控制功能

軟件上可以對各污水站進行控制，例如開啟提升泵，曝氣機等。可以實現手動、自動、遠程三種模式運行。

污水處理管理系統服務與訂購

污水處理管理系統自出售起，康卓科技提供全面的技術支持服務，在使用過程中如需技術幫助，康卓科技設立了營銷服務的專業客服，免費為用戶提供售前、售中、售后的技術咨詢和安裝調試指導，解決用戶提出的問題。

24小時服務熱線：025-86666104

訂貨需知：因產品使用場景、用戶要求不同，如需訂購“污水處理管理系統”，請聯系康卓科技電氣工程師根據要求量身定制。
